ANCA TX Linear lidera el camino para abordar los desafíos de la producción de taladros largos

Los taladros largos presentan varias dificultades y desafíos en el proceso de producción. Su tamaño físico alargado no es la única preocupación; Garantizar la precisión en toda la longitud de la herramienta puede ser igualmente difícil.

La naturaleza extendida de estos simulacros introduce una serie de problemas potenciales que deben abordarse cuidadosamente.

Uno de los desafíos es la necesidad de controlar las fuerzas de rectificado de manera constante a lo largo de toda la longitud de la herramienta. Esto es crucial porque los taladros largos están diseñados para crear agujeros que no solo son precisos, sino que también mantienen su rectitud en distancias prolongadas. La reducción de la deflexión causada por las fuerzas de rectificado es importante. Al estriar la broca en el menor tiempo posible, se necesitan altas velocidades de avance y fuerzas. Es crucial encontrar formas de minimizar la deflexión mientras se mantiene la eficiencia de mecanizado requerida.

Otra preocupación es el descentramiento, que no es más que el error que ocurre cuando la herramienta se desvía del eje central en un ángulo. Si bien una configuración estándar puede permitir un descentramiento aceptable de 5 µm para una herramienta de 100 mm, la misma configuración podría resultar en un descentramiento de hasta 40 µm para una herramienta de 400 mm. Lograr un descentramiento aceptable se convierte en una prioridad cuando se trabaja con herramientas tan largas, ya que afecta directamente el rendimiento de la herramienta.

Además, los taladros largos a menudo cuentan con agujeros de refrigeración integrados dentro de sus cuerpos. Para garantizar su correcto funcionamiento, estos agujeros de refrigeración deben ser correctamente identificados por la máquina durante el proceso de mecanizado, evitando cualquier daño que pueda impedir su funcionalidad. Administrar las fuerzas de rectificado y preservar la integridad de los agujeros de refrigeración son consideraciones de suma importancia cuando se trabaja con taladros largos.

Al enfrentar los retos de la desviación de la herramienta, el descentramiento, el acanalado y los agujeros de refrigeración, las soluciones integradas y las capacidades de software de ANCA brindan un enfoque integral para producir taladros largos de manera efectiva con eficiencia y precisión.

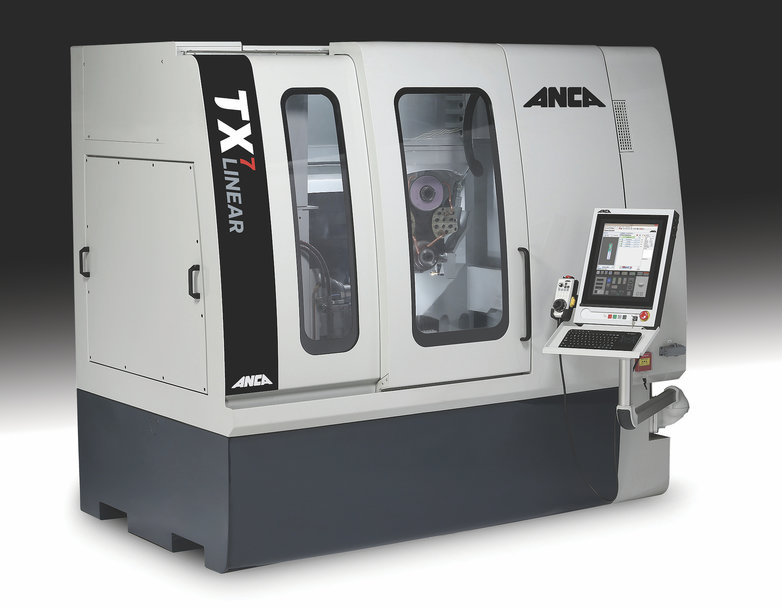

La TX7 de ANCA es la máquina para la producción de taladros largos
ANCA es el único fabricante de rectificadoras CNC con integración vertical completa en su proceso de fabricación. Esta integración no solo fomenta la innovación en todos los aspectos del diseño y la producción, sino que también permite a ANCA responder de manera rápida y efectiva a los requisitos exigentes con soluciones únicas.

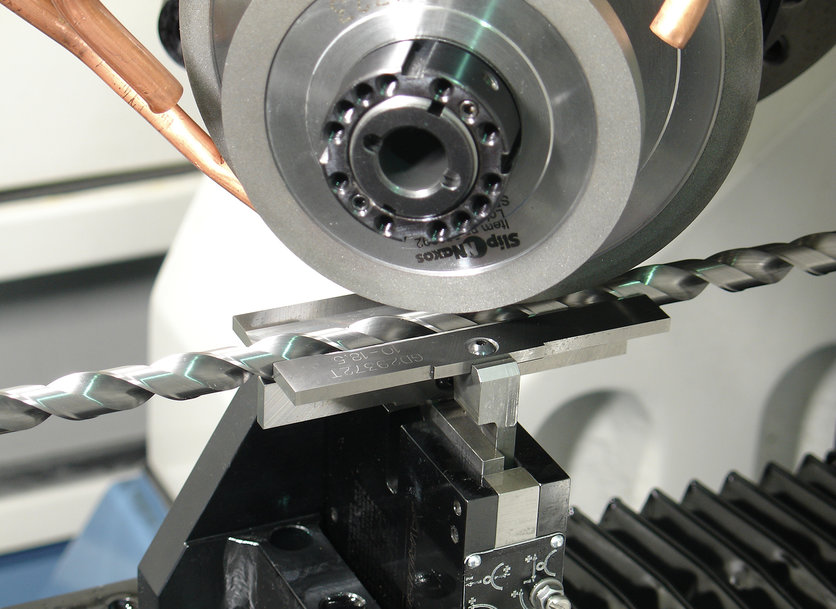

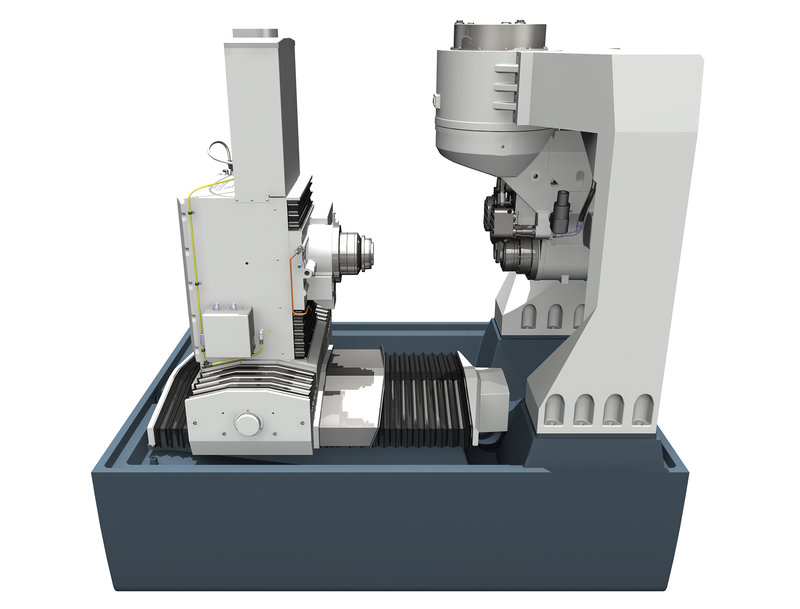

El potente husillo de transmisión directa de 37 kW (49 hp) de la TX7  facilita un rectificado eficiente de taladros largos sin ejercer una tensión excesiva sobre la máquina. Cuenta con un generoso espacio de trabajo y un sexto eje con un soporte móvil estable que se puede colocar estratégicamente para brindar apoyo en la zona de rectificado, lo que permite el alojamiento de longitudes de herramienta de hasta 480 mm. Esta configuración elimina la deflexión y minimiza las vibraciones causadas por las fuerzas de rectificado en la herramienta. También atiende el problema del descentramiento, ya que los soportes fijos permiten el control de compensación para mitigar los errores de descentramiento de manera efectiva.

Una de las más destacadas ventajas de la plataforma TX es su capacidad para rectificar taladros en una sola configuración de principio a fin. Esta capacidad otorga una mayor flexibilidad en la producción, permitiendo la fabricación de herramientas de alto volumen y  altamente personalizadas con un mínimo de molestias, y en la misma máquina. Los usuarios que opten por el modelo TX7 con una celda robótica pueden lograr una fabricación totalmente automatizada, desbloqueando nuevas posibilidades y eficiencias para sus operaciones.

El software especializado de ANCA para taladros largos
ANCA ofrece varias soluciones de software para la producción de taladros largos. La primera es ToolRoom, que proporciona un asistente de taladro como característica estándar. Este asistente es un gran punto de partida e incluye características bastante convenientes tales como la selección automática del paquete de ruedas.




Los usuarios pueden agregar y definir fácilmente agujeros de refrigeración en el editor de blancos de herramienta para la simulación. El software también integra muchas funciones de herramientas, incluyendo funciones avanzadas como  corte S, superficie K, superficie C  y hélice variable. El software ToolRoom también incluye capacidades de compensación de descentramiento, proporcionando ajustes adicionales para compensar los errores por descentramiento.

Para flautas formadas, ANCA ofrece el software iFlute. Los taladros largos a menudo requieren formas de flauta específicas, e iFlute simplifica el proceso. Los usuarios pueden simplemente importar su archivo DXF, e iFlute determinará el perfil de la rueda y las rutas de rectificado acorde a lo especificado.

Para simular el rectificado de la herramienta y tener en cuenta las características de la máquina, ANCA proporciona CIM3D. Los usuarios pueden agregar todas las características necesarias de máquina a la simulación, incluyendo un sexto eje, para determinar la configuración y el control antes de continuar con el proceso de rectificado real. Los usuarios no solo pueden configurar las operaciones requeridas, sino que también pueden optimizar la rutina desde su escritorio con simulaciones precisas de todas las funciones desde su escritorio. CIM3D incluye detección intuitiva de colisión de agujeros de refrigerante dentro de la simulación,  garantizando que los posibles problemas puedan ser identificados y abordados de antemano.

La exhaustiva integración de ANCA, combinada con las avanzadas funciones y el software de la plataforma TX, establece a la compañía como un proveedor, ágil y flexible, de soluciones de rectificado. Con esta poderosa combinación, ANCA sabe cumplir a las más variadas y  exigentes demandas que existen en el mundo de la producción de taladros largos.
