ANCA obtiene patente estadounidense para nueva técnica de control de temperatura del motor

ANCA, ha recibido una patente estadounidense para Motor Temperature Control (MTC), una técnica que mejora drásticamente la estabilidad de las máquinas herramienta de precisión.

Problema a resolver
Un elemento clave de las máquinas herramienta es el husillo que sujeta y acciona la herramienta de corte que mecaniza la pieza de trabajo. Cualquier error dimensional en el husillo se reflejará como errores dimensionales en la pieza de trabajo. Una técnica común en las máquinas herramienta modernas es utilizar husillos motorizados donde el motor de accionamiento es una parte integral del husillo.

La patente de ANCA es una forma de mantener el husillo motorizado a una temperatura constante. Un problema significativo en el uso de máquinas herramienta de precisión es el impacto de los cambios de temperatura, especialmente en la temperatura del husillo. Los cambios en la temperatura de la máquina herramienta pueden deberse a cambios en la temperatura ambiente, la temperatura del refrigerante, el tiempo de funcionamiento, rpm del husillo y la carga del husillo.




Solución
La solución de ANCA es controlar activamente la temperatura del husillo variando las pérdidas eléctricas en el elemento del motor, manteniendo simultáneamente la velocidad y la carga del motor del husillo. Esto se logra mediante el uso de firmware especial en el amplificador de accionamiento del husillo. Aunque simple en concepto, esto en la práctica es un gran paso adelante en la tecnología de fabricación.




Ejemplos de la apliación de MTC
Tiempo de calentamiento más rápido

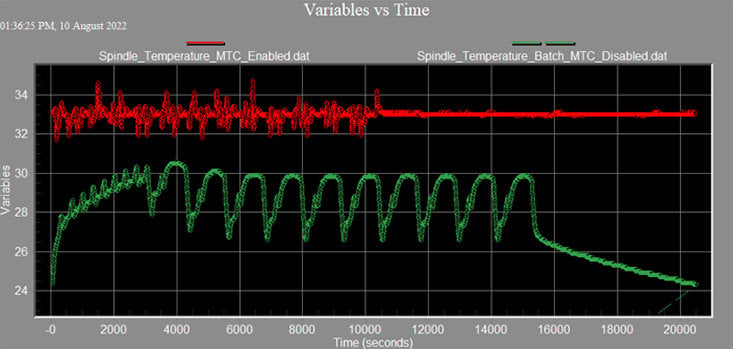

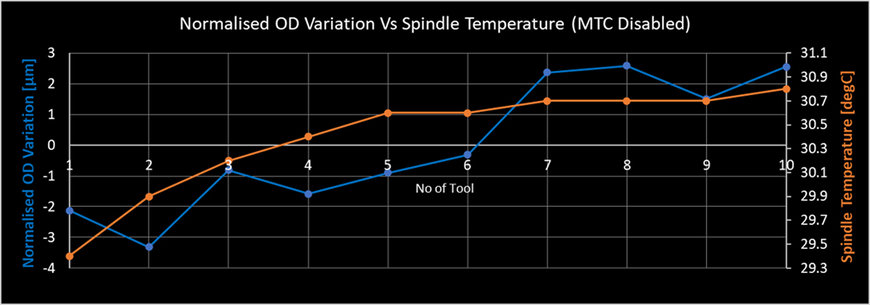

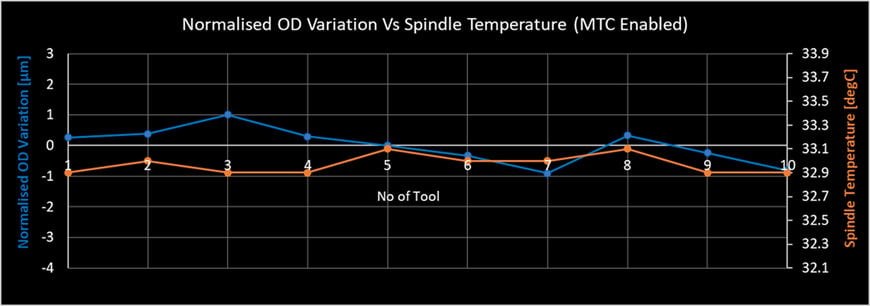

Un enfoque casi universal para el mecanizado de precisión es ejecutar la máquina en un ciclo de calentamiento para llevar todos los elementos de la máquina a algún nivel de estabilidad térmica. Normalmente, este ciclo de calentamiento tomará aproximadamente media hora. Usando MTC, este tiempo se puede reducir a unos 5 minutos. La Figura 1 muestra el impacto de MTC en el calentamiento activo del husillo para alcanzar la temperatura de trabajo rápidamente.




Rectificar un Cortador de Biselado

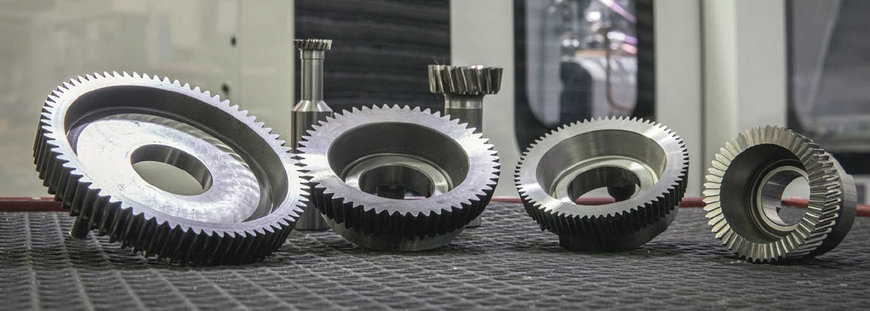

Los vehículos eléctricos incorporan una caja de cambios de alta velocidad en su transmisión. La precisión de los componentes de esta caja de cambios tendrá un impacto en la vida útil, la eficiencia y el ruido de los vehículos eléctricos. La Figura 3 muestra un cortador de skiving típico que se utiliza para fabricar engranajes internos y externos y determinará su precisión. ANCA fabrica una máquina especial, la GCX, para rectificar esta clase de herramientas. MTC es una tecnología clave para que esta máquina produzca cortadoras de clase AAA.

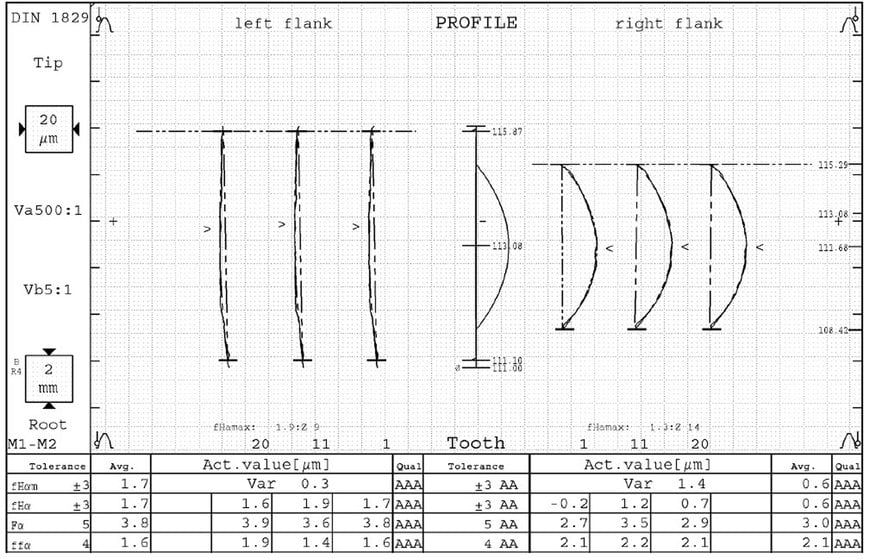

En primer lugar, se utiliza para controlar la temperatura de un husillo de apósito que se utiliza para crear un perfil de alta precisión en la muela . MTC también se utiliza para controlar la temperatura del husillo de rectificado principal durante hasta 12 horas de rectificado continuo. La Figura 4 muestra los resultados de medición para la precisión del contorno de un diente y la precisión del índice para todos los dientes.

Resumen
Motor Temperature Control (MTC) es una innovación importante en la tecnología de máquinas herramienta. Mejora la precisión y la estabilidad al controlar la temperatura de los elementos motorizados de la máquina mediante un software especial en el amplificador de accionamiento del husillo. Reduce drásticamente el tiempo requerido para que una máquina alcance la temperatura de trabajo.
